¿Por qué son esenciales los disyuntores miniatura 2P 125A para una protección eléctrica de CC confiable?

Abstracto:A medida que los sistemas fotovoltaicos y de comunicación modernos dependen cada vez más de una distribución confiable de energía de CC, la protección efectiva de los circuitos se ha vuelto esencial.Fusible galaxiaproporciona elDisyuntores miniatura 2P 125ADiseñado para aplicaciones de CC que requieren protección contra sobrecargas, protección contra cortocircuitos y aislamiento seguro de circuitos. Basados ​​en la plataforma YRM9-125DC, estos disyuntores admiten sistemas de CC de bajo voltaje exigentes y al mismo tiempo ofrecen instalación en riel DIN, una capacidad de corte de 10 kA y cumplen con IEC 60947-2 y GB/T 14048.2.

Tabla de contenido

• ¿Qué son los disyuntores miniatura 2P 125A?
• ¿Cómo funcionan los disyuntores miniatura 2P 125A?
• ¿Cuáles son las características clave?
• ¿Cuáles son las especificaciones técnicas?
• ¿Dónde se utilizan comúnmente?
• ¿Cómo se debe seleccionar el disyuntor de CC adecuado?
• ¿Qué debe considerar durante la instalación?
• Preguntas frecuentes
• Conclusión

¿Qué son los disyuntores miniatura 2P 125A?

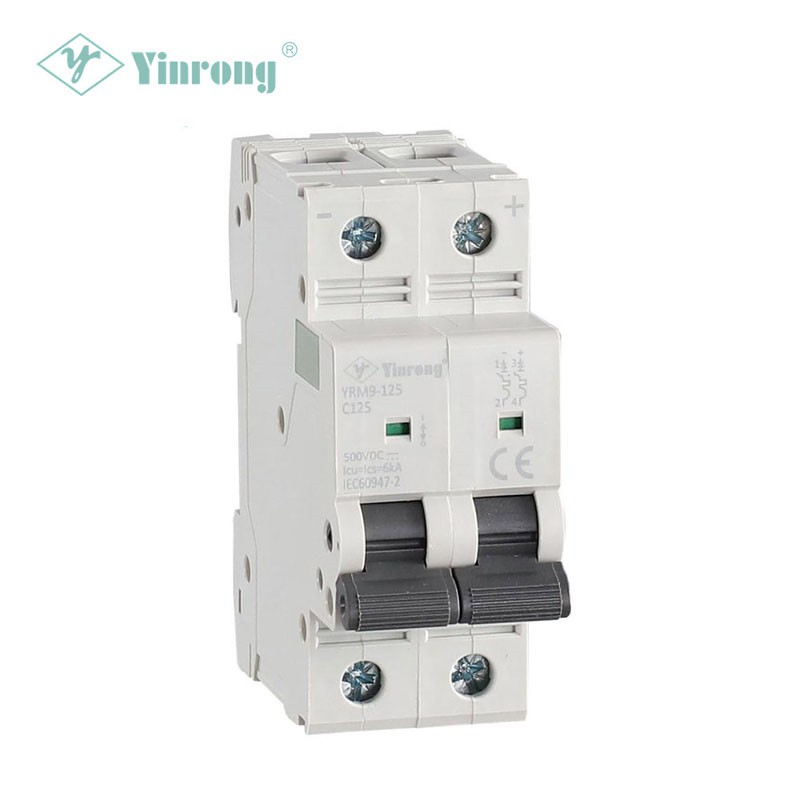

A Disyuntor miniatura 2P 125Aes un dispositivo de protección de CC diseñado para interrumpir condiciones de corriente anormales y proporcionar aislamiento del circuito cuando sea necesario. La designación "2P" se refiere a una configuración de dos polos, mientras que 125 A indica la corriente nominal nominal del modelo específico.

A diferencia de un fusible convencional que normalmente requiere reemplazo después de su funcionamiento, un disyuntor se puede restablecer después de una investigación de falla adecuada. Esto lo hace particularmente útil para sistemas eléctricos donde la facilidad de servicio, la eficiencia del mantenimiento y la rápida restauración son importantes.

Según la información del producto proporcionada por Galaxy Fuse, su serie YRM9-125DC está destinada a sistemas de CC, particularmenteinfraestructuras de comunicaciones y sistemas fotovoltaicos. La familia de productos admite configuraciones 1P, 2P, 3P y 4P, con corrientes nominales de 80 A a 125 A y configuraciones de voltaje de CC que se extienden de 250 V CC a 1000 V CC según el número de polos.

Para los compradores que comparan opciones de protección, comprender la diferencia entre un disyuntor de CA de uso general y un disyuntor de CC diseñado específicamente es fundamental porque la interrupción por falla de CC presenta diferentes desafíos eléctricos. Seleccionar un disyuntor específicamente clasificado para el voltaje de CC del sistema y las condiciones de falla ayuda a mejorar la confiabilidad general de la protección.

¿Cómo funcionan los disyuntores miniatura 2P 125A?

El objetivo principal de un disyuntor en miniatura es desconectar un circuito cuando la corriente excede una condición de funcionamiento aceptable. En una instalación de CC, el disyuntor debe estar diseñado y clasificado adecuadamente para el voltaje del sistema y la posible corriente de falla.

El principio de protección puede considerarse a través de tres funciones importantes:

• Protección contra sobrecarga:El disyuntor responde cuando la corriente permanece por encima del nivel operativo permitido durante un período suficiente.
• Protección contra cortocircuitos:Interrumpe rápidamente corrientes de falla sustancialmente más altas para reducir el riesgo de daños al equipo.
• Aislamiento:El circuito se puede desconectar durante la inspección, reparación o mantenimiento.

La información técnica del YRM9-125DC especifica pruebas de tiempo-corriente a 1,05 pulgadas, 1,3 pulgadas, 8 pulgadas y 12 pulgadas. Para las condiciones de prueba indicadas, los niveles más altos de corriente de falla están asociados con un comportamiento de disparo rápido, lo que respalda la función de protección contra cortocircuitos del interruptor.

¿Cuáles son las características clave de los disyuntores miniatura 2P 125A?

Al seleccionar un disyuntor miniatura de CC para aplicaciones industriales o de energía renovable, se debe evaluar el rendimiento eléctrico junto con la conveniencia de la instalación y la capacidad de servicio a largo plazo.

1. Protección bipolar

La configuración 2P proporciona una solución práctica para circuitos de distribución de CC donde es necesario conmutar o aislar dos polos. Esto puede simplificar los arreglos de protección y mantenimiento del sistema.

2. Clasificación de corriente alta

Una clasificación de 125 A hace que esta clase de disyuntor sea adecuada para aplicaciones de distribución de CC de mayor corriente donde clasificaciones de MCB más pequeñas no proporcionarían suficiente capacidad. La familia YRM9-125DC cubre opciones de corriente nominal de 80 A a 125 A.

3. Capacidad de voltaje CC

La capacidad de voltaje CC es una consideración clave al comprar equipos de protección de circuitos. Las especificaciones del producto identifican configuraciones de 250 VCC a 1000 VCC según la disposición de los polos, lo que hace que la familia sea aplicable a una variedad de arquitecturas de CC.

4. Capacidad de ruptura de 10 kA

La información del producto YRM9-125DC indica unacapacidad de corte de 10kA. Esta característica es importante al evaluar si un dispositivo de protección puede interrumpir de manera segura la posible corriente de falla en el punto de instalación previsto.

5. Instalación en carril DIN

El montaje en riel DIN admite una instalación conveniente en conjuntos de distribución eléctrica y gabinetes de control. También puede hacer que el reemplazo y el mantenimiento sean más sencillos para los integradores de sistemas y contratistas eléctricos.

6. Cumplimiento de estándares internacionales

La documentación del producto identifica el cumplimiento deCEI 60947-2yGB/T 14048,2. Los compradores siempre deben verificar la certificación aplicable y la documentación de prueba para el modelo exacto y el mercado previsto antes de realizar la compra.

¿Cuáles son las especificaciones técnicas?

Las especificaciones técnicas deben ser el punto de partida para determinar si un disyuntor miniatura 2P 125A es apropiado para una instalación de CC en particular.

Las especificaciones anteriores se basan en la información del producto publicada por el fabricante. Debido a que la capacidad de voltaje y corriente puede depender de la configuración exacta del poste y las condiciones de instalación, los equipos de ingeniería deben confirmar la selección final con la documentación técnica más reciente antes de realizar el pedido.

¿Dónde se utilizan comúnmente?

La combinación de protección de CC, alta capacidad de corriente y una instalación compacta en riel DIN hace que este tipo de disyuntor sea adecuado para varias aplicaciones eléctricas.

Sistemas solares fotovoltaicos

Las instalaciones fotovoltaicas contienen múltiples circuitos de CC entre módulos solares, equipos combinadores, controladores, baterías e inversores. Los disyuntores de CC seleccionados adecuadamente pueden proporcionar protección y aislamiento en puntos apropiados de la arquitectura de distribución.

Sistemas de comunicación

La infraestructura de telecomunicaciones y comunicaciones a menudo depende de la distribución de energía de CC. La protección confiable de circuitos ayuda a separar las ramas defectuosas y respalda el mantenimiento sin cerrar innecesariamente los circuitos no afectados.

Paneles de distribución de CC

Los sistemas de control industrial y los gabinetes de distribución de CC pueden utilizar disyuntores en miniatura con la clasificación adecuada para proteger los circuitos salientes individuales y al mismo tiempo mantener una estrategia de protección estructurada.

Almacenamiento de energía y equipos de CC relacionados

Cuando un sistema de alimentación de CC requiere protección de rama de corriente más alta, un disyuntor con la clasificación adecuada puede formar parte de la arquitectura de protección general. Sin embargo, las aplicaciones de almacenamiento de energía en baterías requieren una evaluación cuidadosa de la corriente de falla, el voltaje, la capacidad de interrupción, la coordinación y los estándares aplicables.

¿Cómo se debe seleccionar el disyuntor de CC adecuado?

La elección de un disyuntor miniatura 2P 125A nunca debe basarse únicamente en el amperaje. Un proceso de selección confiable considera todo el entorno eléctrico.

1. Confirme el voltaje del sistema.La tensión nominal de CC del disyuntor debe cumplir o superar los requisitos reales del sistema.
2. Calcule la corriente de diseño.Seleccione una corriente nominal adecuada para la carga continua y los requisitos de diseño eléctrico aplicables.
3. Determine la posible corriente de cortocircuito.El poder de corte debe ser adecuado al nivel de fallo en el lugar de instalación.
4. Verifique la configuración del poste.Confirme si la arquitectura del sistema requiere protección 1P, 2P, 3P o 4P.
5. Verifique la compatibilidad del conductor.El tamaño del cable, los terminales, el método de conexión y las condiciones de instalación deben ser compatibles con el disyuntor seleccionado.
6. Revisar estándares y certificaciones.Asegúrese de que la documentación del producto cumpla con las regulaciones y los requisitos del cliente aplicables al mercado objetivo.
7. Considere la instalación y el mantenimiento.El montaje en riel DIN y una identificación clara pueden mejorar la organización del panel y la eficiencia del servicio.

Para los equipos de adquisiciones que buscan unFabricante o proveedor de China, la documentación técnica debe evaluarse junto con la capacidad de fabricación, los procesos de control de calidad, la certificación, la capacidad de entrega y el soporte posventa.

¿Qué debe considerar durante la instalación?

La instalación correcta es tan importante como seleccionar el disyuntor correcto. Un dispositivo de protección de circuitos de alta calidad no puede compensar un cableado incorrecto, un tamaño de conductor insuficiente o un diseño de sistema inadecuado.

• Siga el diagrama de cableado y las instrucciones de instalación del fabricante.
• Confirme la polaridad de CC y la identificación del terminal antes de energizar el circuito.
• Utilice conductores y terminales apropiados para la corriente nominal y el entorno de instalación.
• Comprobar el par de apriete según la documentación técnica aplicable.
• Verifique el voltaje del disyuntor y la capacidad de corte con las condiciones reales del sistema.
• Inspeccione las conexiones periódicamente para detectar signos de sobrecalentamiento, holgura o daños mecánicos.
• Sólo personal eléctrico calificado debe realizar la instalación, las pruebas, la resolución de problemas o el mantenimiento.

La información publicada sobre YRM9-125DC también identifica una conexión de cable máxima de 25 mm² y una instalación en riel DIN, lo que brinda a los diseñadores de paneles información útil al planificar diseños de gabinetes.

Preguntas frecuentes

¿Qué significa 2P en un disyuntor miniatura de 125 A?

“2P” significa que el disyuntor tiene dos polos. En un sistema de protección de CC, la disposición exacta de conmutación y aislamiento debe determinarse de acuerdo con la arquitectura eléctrica y las regulaciones aplicables.

¿Es un MCB 2P 125A adecuado para sistemas solares fotovoltaicos?

Se puede utilizar en aplicaciones fotovoltaicas de CC adecuadas cuando su tensión nominal, corriente nominal, capacidad de corte, configuración de polos y requisitos de instalación coinciden con el diseño del sistema. El YRM9-125DC está específicamente identificado para aplicaciones solares fotovoltaicas y de comunicación.

¿Cuál es la capacidad de ruptura del YRM9-125DC?

La información del producto publicada especifica uncapacidad de corte de 10kA. Aún así se debe evaluar la idoneidad real frente a la posible corriente de cortocircuito en el lugar de instalación.

¿Qué normas cumple el producto?

El fabricante identificaCEI 60947-2yGB/T 14048,2como normas aplicables al producto. Los compradores deben solicitar documentación actualizada de cumplimiento y certificación para sus requisitos de compra específicos.

¿Cuál es la vida útil mecánica?

Las especificaciones publicadas establecen una vida útil mecánica de20.000 ciclos. La vida útil real puede depender de las condiciones de funcionamiento, la frecuencia de conmutación, las condiciones ambientales y los requisitos de la aplicación.

Conclusión

La protección confiable del circuito de CC requiere algo más que simplemente elegir un disyuntor con la clasificación de corriente correcta. Un adecuadoDisyuntor miniatura 2P 125Adebe combinar la capacidad de tensión CC adecuada, el poder de corte, la configuración de los polos, la compatibilidad de la instalación y los estándares reconocidos. La plataforma YRM9-125DC de Galaxy Fuse está diseñada para aplicaciones que incluyen sistemas fotovoltaicos y de comunicación, con especificaciones publicadas que incluyen corriente nominal de 80 a 125 A, capacidad de corte de hasta 10 kA, instalación en riel DIN y cumplimiento de IEC 60947-2 y GB/T 14048.2.

Si busca protección de circuito de CC confiable para un proyecto fotovoltaico, sistema de comunicación, panel de distribución u otra aplicación industrial,contáctanospara analizar su voltaje, corriente, configuración de postes, requisitos de instalación y especificaciones del proyecto. Galaxy Fuse puede proporcionar información sobre el producto y soporte técnico para ayudarle a identificar una solución de protección de circuito adecuada.
