¿Cuáles son los métodos de cableado de los interruptores de circuito DC?

2025-07-07

En los sistemas de suministro de energía de CC, como la nueva generación de energía energética, el transporte de ferrocarril y los centros de datos, los disyuntores de CC son equipos centrales para garantizar la seguridad del circuito. Sus métodos de cableado afectan directamente la estabilidad del sistema y la eficiencia de protección de fallas. De acuerdo con los escenarios de aplicación y las características de carga,Interruptores de circuito de DCse dividen principalmente en cableado de un solo polo, cableado de doble polvo, cableado de anillo y cableado mixto. Cada método tiene ventajas técnicas y alcance de aplicación únicos.

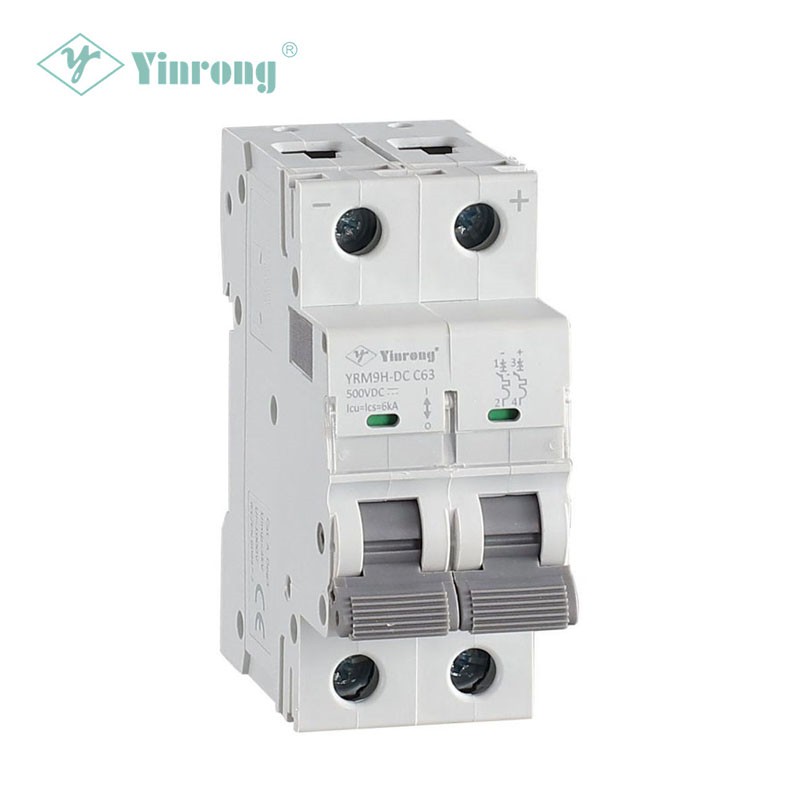

DC Circuit Breaker

Cableado de un solo polo: una solución básica simple y eficiente

El cableado de un solo polo es el método de conexión del interruptor de circuito de CC más común. Controla la línea positiva o negativa a través de un solo disyuntor y se usa comúnmente en sistemas de distribución de potencia de CC de bajo voltaje. En el inversor de cadena de la generación de energía solar fotovoltaica, el interruptor de circuito de un solo polo está conectado en serie con la línea positiva. Cuando se produce una falla de sobrecorriente o cortocircuito, el circuito de falla se puede cortar rápidamente. Este método tiene una estructura simple y bajo costo, pero no puede aislar los polos positivos y negativos al mismo tiempo. Debe usarse con un dispositivo de protección de conexión a tierra. Es adecuado para escenarios que son sensibles al espacio y el costo, como los sistemas de almacenamiento de energía en el hogar.

Cableado bipolar: protección de polo completo de alta seguridad

El cableado bipolar utiliza dos interruptores de circuitos para controlar las líneas positivas y negativas, respectivamente, lo que puede realizar el corte simultáneo de los polos positivos y negativos, mejorando significativamente la capacidad de aislamiento de fallas. En el sistema de suministro de energía de tracción del tránsito de riel urbano, el interruptor de circuito bipolar está conectado en serie con los polos positivos y negativos de la red de contacto. Cuando se produce un cortocircuito de fase a fase o una falla de conexión a tierra, puede cortar rápidamente la corriente de polo completo para evitar que la falla se extienda. En comparación con el cableado unipolar, la solución bipolar es más segura, pero el costo del equipo y los requisitos de espacio de instalación aumentan. Es adecuado para sistemas de CC de alto voltaje y de gran capacidad, como la transmisión de corriente continua de alto voltaje (HVDC) Estaciones convertidor.

Cableado del anillo: el diseño redundante garantiza la fuente de alimentación continua

El cableado del anillo conecta múltiples interruptores de circuitos de CC a una red de circuito cerrado y realiza la redundancia de la fuente de alimentación a través del control segmentado. En el sistema de fuente de alimentación ininterrumpida DC (DC UPS) del centro de datos, el cableado del anillo permite que otros interruptores de circuitos cierren automáticamente y mantengan la fuente de alimentación cuando cualquier interruptor de circuito falle, mejorando en gran medida la confiabilidad del sistema. Este método debe combinarse con estrategias de control inteligentes para monitorear el estado de cada disyuntor en tiempo real y cambiar rápidamente. A menudo se usa en escenarios con requisitos extremadamente altos para la continuidad del suministro de energía, pero la complejidad del cableado y el costo de control son altos.

Cableado híbrido: adaptación personalizada a necesidades complejas

Para condiciones de trabajo complejas, el cableado híbrido combina múltiples métodos para lograr la complementariedad funcional. Por ejemplo, en la red eléctrica de CC de la nave, la línea principal de la fuente de alimentación utiliza el cableado bipolar para garantizar la seguridad, mientras que la rama de carga secundaria utiliza el cableado de un solo polo para reducir los costos; Algunos proyectos de microrredes de energía nuevos combinan el cableado de anillo con interruptores de circuitos bipolares para tener en cuenta la fuente de alimentación redundante y la protección de polo completo. El cableado híbrido debe personalizarse de acuerdo con la topología del sistema, las características de carga y los requisitos de protección, lo que prueba las capacidades de solución integrales del equipo de ingeniería.

Con el rápido desarrollo de la nueva industria energética,Interruptor de circuito de DC La tecnología de cableado está evolucionando hacia la integración y la inteligencia. La nueva generación de interruptores de circuitos admite monitoreo remoto y prejuicio de fallas a través de sensores incorporados y módulos de comunicación, y con soluciones de cableado optimizadas, puede mejorar aún más la eficiencia de seguridad y mantenimiento del sistema DC. Al seleccionar y diseñar, las empresas deben considerar exhaustivamente el nivel de voltaje del sistema, las características de carga y la economía, y elegir la solución de cableado más adecuada para construir una línea de defensa sólida para el funcionamiento estable del sistema eléctrico.
